Система вспомогательного рулевого управления AF100 — это система помощи оператору сельскохозяйственной техники, разработанная AllyNav на основе спутниковой навигационной системы GNSS и высокоточного планшета позиционирования. Система использует спутниковое позиционирование GNSS для определения местоположения транспортного средства, рассчитывает подходящие планы пути с помощью алгоритмов и точно отображает отклонения, чтобы операторы могли быстро вносить коррективы, обеспечивая точность сельскохозяйственных операций. Она решает такие проблемы, как низкая точность в ручных режимах работы и эксплуатационные ограничения.
УДОБНЫЙ ИНТЕРФЕЙС
ШИРОКИЕ ВОЗМОЖНОСТИ РАСШИРЕНИЯ
СОВМЕСТИМОСТЬ С ISOBUS
ТОЧНОСТЬ ±2,5 СМ
МНОГОПЛАТФОРМЕННАЯ СОВМЕСТИМОСТЬ ALLYNAV
РАСШИРЕННЫЕ УСЛУГИ ПО КОРРЕКЦИИ
ХАРАКТЕРИСТИКИ

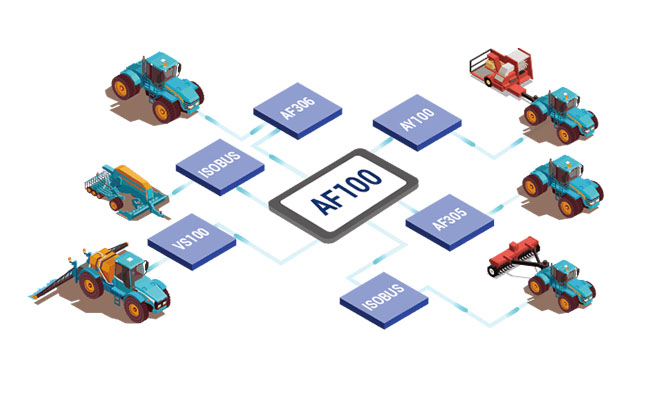

ОБШИРНАЯ РАСШИРЯЕМОСТЬ

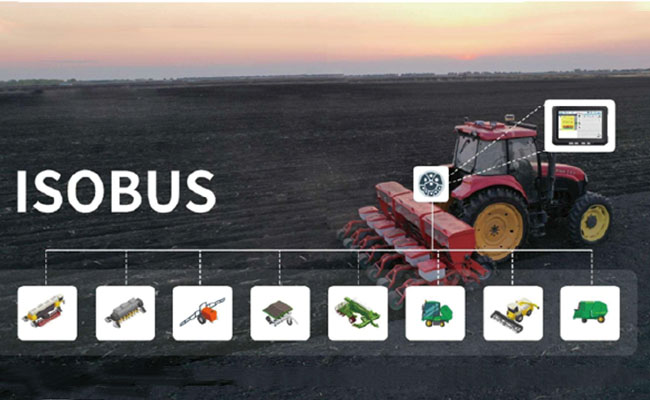

Бесшовная интеграция с ISOBUS и несколькими интерфейсами позволяет легко расширять все сельскохозяйственные операции, от обработки почвы до сбора урожая, с помощью всего одной машины. Конструкция системы модернизирует автоматизированное вождение, одновременно снижая затраты и сложность за счет высокой интеграции и меньшего количества компонентов.

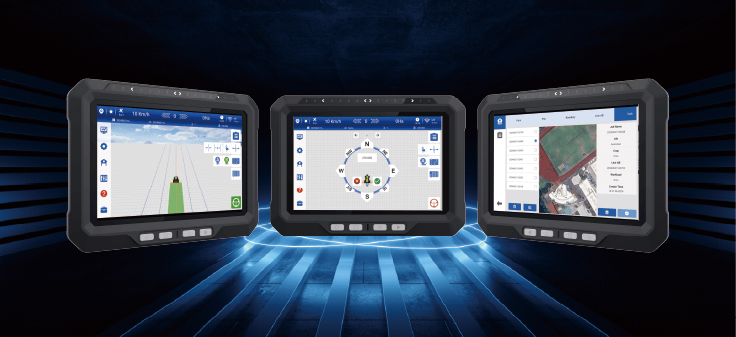

УДОБНЫЙ ИНТЕРФЕЙС
Удобный интерфейс
УСЛУГИ РАСШИРЕННОЙ КОРРЕКЦИИ ПОДДЕРЖИВАЮТ ВЫСОКОТОЧНОЕ ПОЗИЦИОНИРОВАНИЕ
Эта система использует передовую технологию Network RTK, которая включает продолжение точки останова, что позволяет ей нормально функционировать до 10 минут, даже если дифференциальные данные временно недоступны. Она достигает точности прямой линии ±2,5 см и точности кривой ±5 см, обеспечивая непрерывную, точную работу без отклонений. Эта технология обеспечивает надежную работу, давая пользователям душевное спокойствие при выполнении своих задач.
МНОГОПЛАТФОРМЕННАЯ СОВМЕСТИМОСТЬ ALLYNAV
Рабочие данные надежно хранятся в облаке, что позволяет легко обмениваться ими между несколькими транспортными средствами. Система поддерживает удаленные настройки, устранение неполадок и удаленные обновления программного обеспечения. Если питание отключено, она может возобновить работу, используя сохраненные данные; нет необходимости перезапускать задачу с самого начала.
ОСНОВНЫЕ ПРИЛОЖЕНИЯ
ТОЧНАЯ ПОСАДКА
ЭФФЕКТИВНОЕ РАСПЫЛЕНИЕ
СБОР УРОЖАЯ
ОБРАБОТКА ПОЧВЫ И ПОДГОТОВКА
ПАРАМЕТРЫ ПРОДУКТА
Антенна GNSS
Размер антенны: Φ152 × 62,2 мм
Частота:
GPS: L1/L2/L5
BDS: B1/B2/B3
ГЛОНАСС:L1/L2/L3
GALILEO:E1/E5a/E5b/E6
QZSS: L1/L2/L5/L6
IRNSS: L5
L-диапазон
Дисплей планшета
СИСТЕМА:
8-ядерный, 2 ГГц
2 Гб ОЗУ
32 ГБ ПЗУ,
поддерживает карту TF (расширяется до 256 ГБ)
Android 12.0
ДИСПЛЕЙ:
Размер: 10,1 дюйма
Разрешение: 1280 × 800 пикселей
Яркость: 750 нит
Тактильное касание: поддерживает 10-точечное касание
Источник питания: от 9 до 36 В постоянного тока
Точность позиционирования RTK (RMS):
По горизонтали: 8 мм + 1 ppm
По вертикали: 15 мм + 1 ppm
Время инициализации: <5 с (типичное)
Надежность инициализации: >99,9%
Время первой фиксации: <30 с
Точность от прохода к проходу: ≤±2,5 см (RTK)
Размеры: 284,7 × 204 × 49,5 мм
Вес: 1,7 кг
Степень защиты от проникновения: IP67
CAN × 2
RS-232 × 2
RS-485 × 1
DI × 2, DO × 2
USB 2.0 × 1
12 В DC OUT × 1
Дисплей
ЖК: 8″ HD
Яркость: 400 нит, читаемый при солнечном свете
Разрешение: 1280*800 пикселей
Сенсорная панель: емкостный экран, поддерживает работу в перчатках и мокрых руках
